Làm về server, các bạn chắc nghe nhiều tới từ "SAS" (Serial Attached SCSI), nhưng ít ai hiểu được nhiều hơn về nó. Bài viết  này sẽ giúp bạn tìm hiểu về các loại SAS và cáp SAS / SATA.
SAS Viết tắt của Serial Attached SCSI, một tiến trình phát triển song song SCSI vào một điểm-đến-điểm giao tiếp nối ngoại vi, trong đó các bộ điều khiển được liên kết trực tiếp vào ổ đĩa.
SAS là một cải tiến hiệu suất hơn bởi vì truyền thống SCSI SAS cho phép nhiều thiết bị (up to 128) của các kích cỡ khác nhau và các loại được kết nối đồng thời với cáp mỏng hơn và lâu hơn, đầy đủ truyền tín hiệu hỗ trợ song 3.0Gb / s. Ngoài ra, ổ đĩa SAS có thể cắm nóng.
Căn cứ vào tiếp diện, khả năng truyền tải, người ta quy ước nhiều loại cap SAS khác nhau: SFF-8087, 8088, 8470, 8482, 8484.



Standard 7-pin SATA/SAS data connector and SATA power connectors
kết nối tiêu chuẩn 7-pin là có thể được sử dụng rộng rãi nhất của các kết nối trong danh sách này. Hầu như tất cả các bo mạch chủ được sản xuất trong vài năm qua đã có nhiều SATA 7-pin kết nối.

Một số backplanes(cảng kết nối) SAS cũng sử dụng dữ liệu kết nối 7-pin. ví dụ như chassis Norco RPC-4020 và Supermicro SC933T-R760B cả hai đều có backplanes kết nối thông qua việc sử dụng các kết nối 7-pin.

Tôi thích backplanes SFF-8087 bởi vì, trong khi các loại cáp ít linh hoạt, hệ thống cáp thường đi kèm sạch hơn với 7-pin kết nối hiệu quả vỏ bọc với nhau. Về mặt tích cực, 7-pin kết nối dữ liệu và cáp là rất dễ dàng để định tuyến kể từ khi họ mỏng và linh hoạt.

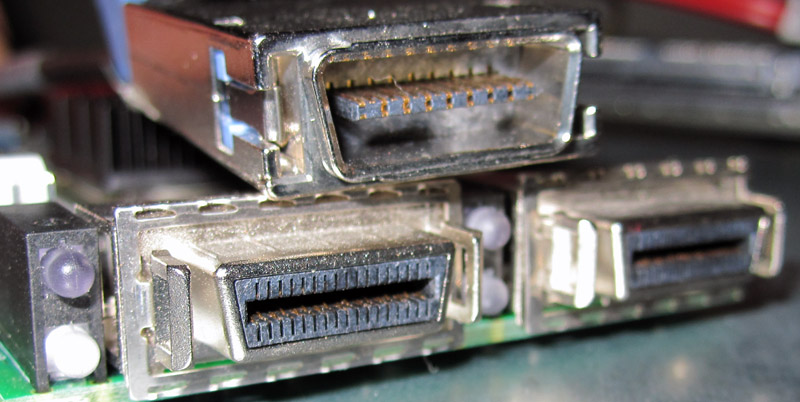

SFF-8470 Infiniband CX4 Connectors

Infiniband, nó có thể những gì không? Đối với những người không biết Infiniband, nó là nhiều hơn hoặc ít hơn một máy tính hiệu suất cao vải phát triển để đạt được băng thông cao và độ trễ thấp. Cáp CX4 được sử dụng với một kết nối SFF-8470 để cung cấp kết nối SAS một hiệu suất cao. Hầu hết các thẻ thế hệ mới hơn SAS đã thông qua kết nối SFF-8088, nhưng vẫn có thể được tìm thấy một số sản phẩm kế thừa với các kết nối SFF-8470. Điều thú vị đủ, CX4 / SFF-8470 kết nối cũng được sử dụng trên các thẻ cung cấp truyền dữ liệu tốc độ cao giữa các máy chủ, làm cho Infiniband không phải là một độc quyền lưu trữ liên quan đến kết nối.

Tôi đã sử dụng InfiniBand cho một Ethernet trên Infiniband thử nghiệm trong năm 2010. Một điều chắc chắn về các loại cáp, CX4 cáp phong cách là tốn kém! Mặt khác, SFF-8470 kết nối có xu hướng được làm từ vỏ kim loại rất chắc chắn rằng đoạn vào vị trí. Điều này eSATA dễ dàng đánh bại về cáp đảm bảo từ các lực lượng bên ngoài mà có thể có xu hướng đánh bật cáp eSATA.

SFF-8482 Internal single channel connector (data and power)


SFF-8482 Connectors

This connector is the standard SAS hard drive connector which is compatible with SAS and SATA drives. It provides both data and power to drives through one connector, instead of the standard seven pin data plus SATA power connector found in most consumer applications. In many instances, the SFF-8482 connector has a data cable branching off of a four port cable with a four-pin molex power connector feeding the SFF-8482 connector.

A quick tip is that for some recovery situations where a SATA drive’s power or data connector has become loose the SFF-8482 connector can help one get data off of a drive. A SFF-8482 connector that provides a rigid bridge between the SATA and power connectors thus stabilizing movement of the drive’s connectors during the recovery process.

One very common use of the SFF-8482 connector is in SAS backplanes. One can see by the picture that HP uses these in their 8x 2.5″ G5 server backplanes. As a side note these backplanes take two SFF-8087 connectors ando a proprietary power connector to provide power to the drives.

The male portion of the connector can be either SAS or SATA power and 7-pin data connectors. While one can plug a SATA drive in the SAS SFF-8482 connector, one cannot plug a SAS drive into the SATA variant due to a piece of plastic bisecting the 7-pin data connector and SATA power connector.


SFF-8484 Internal four channel connector (data only)

SFF-8484 Connector

Các SFF-8484 kết nối thường được tìm thấy trên bộ điều khiển SAS / SATA thế hệ cũ như ngành công nghiệp đã chuyển đến các tiêu chuẩn SFF-8087 cho các kết nối bốn (lanes)làn. Hai ví dụ về bộ điều khiển RAID phổ biến với các kết nối SFF-8484 là PERC Dell 5 / i và 6i PERC. Cấu hình cáp thường gặp là SFF-8484 để 4x SFF-8482 (cộng với bốn pin Molex kết nối) hoặc SFF-8484 đến 7-pin phong cách kết nối SATA.

Tại thời điểm này, SAS cáp đắt tiền, đủ mà tôi sẽ đề nghị hạn chế thẻ và bảng nối đa năng với SFF-8484 kết nối trừ khi một là không muốn sử dụng các loại cáp một lần nữa trong tương lai. hệ thống SAS đã thực sự di chuyển ra khỏi các kết nối SFF-8484 vào thời điểm này có lợi cho tiêu chuẩn hóa trên các SFF-8087 kết nối nội bộ. Kết quả là, một trong những rủi ro mua một dây cáp sẽ được hạn chế hoặc không sử dụng với bộ điều khiển và bảng nối đa năng trong tương lai.

Tổng hợp các loại Cable thông dụng :

SFF-8087 (0.5m, .75m, 1m)

SFF-8088 (PCI bracket)

Centronics plate


8088 to 8087


8088 to 8088


8088 to 8470


8088 to 8482


8088 to 7pin SAS


8088 to eSATA

SFF-8470 (Cable/Adapter kit)



8470 to 8087


8470 to 8088


8470 to 8470


8470 to 8482


8470 to eSATA

SFF-8482



8482 to 8087


8482 to 8470


8482 to 8484


8482 to 7pin SATA



SFF-8484

8484to 8087


8484 to 8082



8484 to SATA



7-pin SATA
